Kule za apsorpciju ključne su opreme u različitim industrijskim procesima, igrajući ključnu ulogu u razdvajanju i pročišćavanju tvari. Kao vodeći dobavljač kula za apsorpciju, često se susrećem s upitama o razlikama između različitih vrsta kula za apsorpciju. U ovom postu na blogu udubit ću se u detalje različitih vrsta apsorpcijskih tornja, ističući njihove jedinstvene značajke, aplikacije i prednosti.
Pakirani kule za apsorpciju kreveta
Kule za apsorpciju kreveta jedna su od najčešće korištenih tipova u industriji. Ove kule su ispunjene materijalima za pakiranje, poput Raschig prstenova, pallovih prstenova ili strukturiranog pakiranja. Pakiranje pruža veliku površinu za kontakt s plinom - tekućinu, što je neophodno za učinkovit prijenos mase.
Rad kule za apsorpciju slojeva uključuje protok plina i tekućine u struji. Plin ulazi u dno tornja, dok se tekućina uvodi na vrhu. Kako se plin diže kroz pakiranje, dolazi u kontakt s silaznom tekućinom. Ciljna komponenta u plinskoj fazi apsorbira se u tekuću fazu zbog razlike u koncentraciji između dvije faze.
Jedna od glavnih prednosti tornjeva za apsorpciju kreveta je njihova visoka učinkovitost u prijenosu mase. Velika površina koja pruža pakiranje omogućava intimniji kontakt između plina i tekućine, što rezultira većom brzinom apsorpcije. Također su relativno lako upravljati i održavati. Uz to, tornjevi za apsorpciju kreveta mogu podnijeti širok raspon protoka plina i tekućine, što ih čini prikladnim za razne industrijske primjene.
Međutim, kule za apsorpciju kreveta također imaju određena ograničenja. Skloni su začinjavanju, posebno kada se bave prljavim ili viskoznim tekućinama. Pad tlaka preko tornja može biti relativno visok, što može zahtijevati više energije za cirkulaciju plina.
Tornjevi za apsorpciju tornja
Kule za apsorpciju ladice, također poznate kao tornjeve ploče, sastoje se od niza ladica naslonjenih okomito unutar kule. Svaka ladica pruža zasebnu fazu za kontakt s tekućinom. Plin se diže kroz rupe ili ventile u ladicama, dok tekućina teče vodoravno preko ladica.
Dizajn tornjeva za ladice omogućava kontroliraniji kontakt s plinom - tekući kontakt u usporedbi s kulama s prepunim krevetima. Ladice se mogu dizajnirati tako da optimiziraju obrasce protoka i osiguravaju učinkovit prijenos mase. Manje je vjerovatno da će se tornjeva za ladice u usporedbi s nabijenim kulama za krevet, jer su ladice otpornije na blokade.
Postoje različite vrste ladica, kao što su ladice za sito, ladice za ventile i ladice s mjehurićima. Ladice za sito su jednostavne i jeftine, s malim rupama udarnim u tanjur za ladice. Ladice ventila imaju pokretne ventile koji prilagođavaju protok plina kroz ladicu, pružajući bolje performanse pri različitim protokom. Ladice za kapice s mjehurićima složenije su, ali nude bolju učinkovitost i stabilnost, posebno pri niskim protocima plina.
Kule za apsorpciju tray -torova često se koriste u aplikacijama gdje je potreban visok stupanj razdvajanja. Obično se koriste u petrokemijskoj industriji, na primjer, u apsorpciji svjetlosnih ugljikovodika iz prirodnog plina. Međutim, tornjeva za ladice uglavnom su veće i skuplje za izgradnju u usporedbi s nabijenim kulama za krevet. Oni također imaju relativno visoki pad tlaka, što može povećati operativni trošak.
Spraj tornjeva za apsorpciju tornja
Kule za apsorpciju tornja za raspršivanje rade prskanjem tekućine u protok plina. Tekućina se atomizira u male kapljice, koje pružaju veliku površinu za kontakt s plinom - tekućinom. Plin teče kroz toranj, a kapljice apsorbiraju ciljnu komponentu iz plina.
Jedna od glavnih prednosti tornjeva za apsorpciju toranja je njihov pad niskog tlaka. Budući da nema pakiranja ili ladice koje bi spriječile protok plina, energija potrebna za cirkulaciju plina relativno je niska. Također su prikladni za rukovanje visokim protokom protoka plina i mogu se koristiti za primjene gdje je potrebno brzo hlađenje ili vlaženje.
Kule za apsorpciju toranja za raspršivanje jednostavne su u dizajnu i lako ih je konstruirati. Manje su skloni preklapanju u usporedbi s prepunim krevetom i tornjevima za ladice. Međutim, učinkovitost apsorpcije tornjeva za raspršivanje općenito je niža od one na pakiranom krevetu i tornjevima za ladice. Kapljice tekućine ne mogu osigurati toliko površine za kontakt kao pakiranje ili ladice, što rezultira nižom brzinom apsorpcije.
Usporedba s povezanom opremom

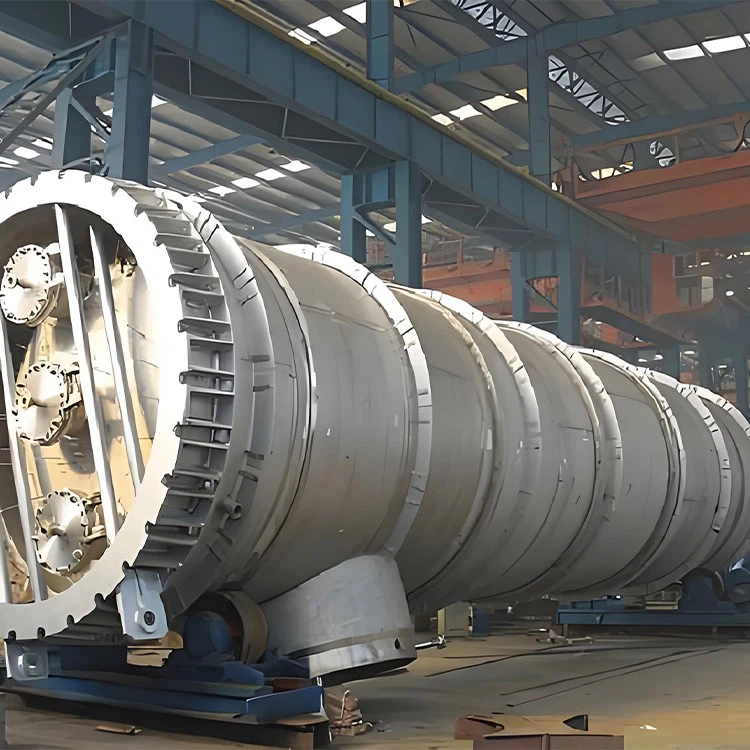

Također je važno razlikovati tornjeve apsorpcije od druge srodne opreme kao što su stupci za ekstrakciju i stupci za industrijsku destilaciju. AnEkstrakcijski stupacuglavnom se koristi za ekstrakciju tekućine - gdje se rastvor prenosi iz jedne tekuće faze u drugu nepomirljivu tekuću fazu. Suprotno tome, kule za apsorpciju bave se plinskim sustavima.

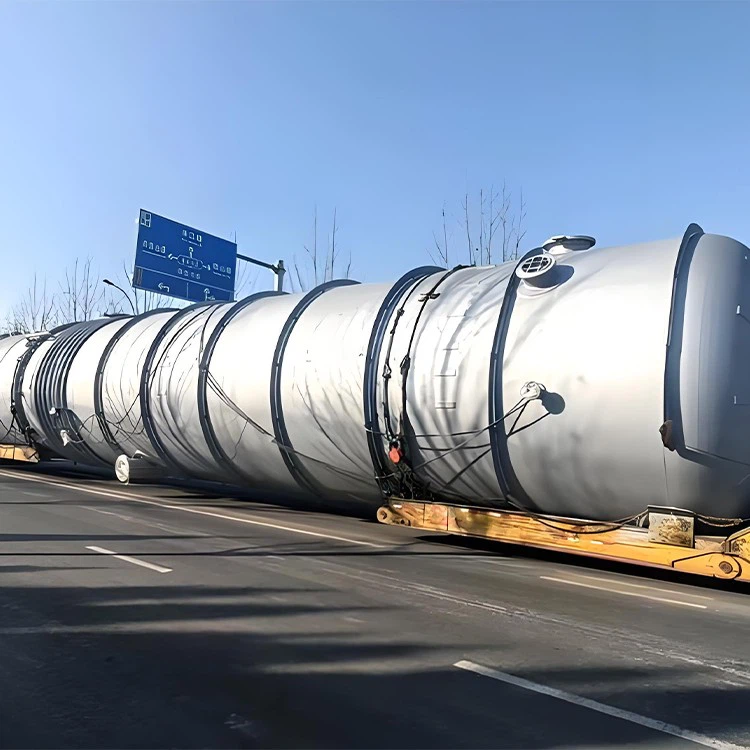

Industrijska stupac za destilacijukoristi se za odvajanje smjesa na temelju razlika u točke ključanja komponenti. Proces odvajanja u stupcima za destilaciju uključuje isparavanje i kondenzaciju, dok se apsorpcijske kule oslanjaju na apsorpciju komponente iz plinske faze u tekuću fazu.
Druga srodna oprema jeToranj za oporavak pare. Kule za oporavak pare dizajnirane su za povrat vrijednih pare iz industrijskih procesa. Iako dijele neke sličnosti s apsorpcijskim kulama u pogledu kontakta s plinom - tekućim, glavna je svrha oporavka pare, a ne jednostavno apsorbirati komponentu iz plinske faze.
Prijave i razmatranja za odabir
Izbor između različitih vrsta kula za apsorpciju ovisi o nekoliko čimbenika. Priroda plina i tekućih tokova ključno je razmatranje. Ako plin sadrži visoku koncentraciju onečišćenja ili ako je tekućina viskozna, toranj za pladanj ili toranj za raspršivanje može biti prikladniji da se izbjegne razbijanje.
Potrebna učinkovitost apsorpcije također igra značajnu ulogu. Za primjene u kojima je potreban visok stupanj razdvajanja, tornjevi za ladice ili prepune kule s visokim pakiranjem performansi mogu biti najbolji izbor. Također su važne brzine protoka plina i tekućine. Primjene visoke brzine protoka mogu se bolje poslužiti u tornjevima za raspršivanje ili tornjeva za ladice, dok pakirane tornjeve za krevet mogu podnijeti širok raspon protoka.
Trošak je još jedan važan faktor. Pakirane kule za krevete uglavnom su troškove - učinkovitije u pogledu izgradnje i početnog ulaganja. Međutim, također bi se trebao razmotriti dugoročni operativni trošak, uključujući potrošnju energije i održavanje.
Zaključak
Zaključno, različite vrste apsorpcijskih kula imaju svoje jedinstvene značajke, prednosti i ograničenja. Kao dobavljač apsorpcijskih kula, razumijem važnost odabira prave vrste tornja za svaku određenu industrijsku primjenu. Bilo da se radi o prepunom krevetu za prijenos mase visoke učinkovitosti, toranj ladice za precizan kontakt s plinom - tekući kontakt ili toranj za raspršivanje za aplikacije niskog pada tlaka, možemo pružiti prilagođena rješenja kako bismo zadovoljili vaše potrebe.
Ako ste na tržištu za apsorpcijsku toranj ili imate bilo kakvih pitanja o odabiru i radu ovih kula, potičem vas da nas kontaktirate na detaljnu konzultaciju. Naš tim stručnjaka spreman vam je pomoći u donošenju najbolje odluke za vaše industrijske procese.
Reference
- Perry, RH, & Green, DW (1997). Perryjev priručnik za kemijske inženjere. McGraw - Hill.
- Treybal, Re (1980). Masa - operacije prijenosa. McGraw - Hill.
